汽車EPB（電子手剎）是汽車中常見的停車制動系統，傳統的機械手剎已經逐步被汽車EPB（電子手剎）所替代。EPB電機是EPB系統的核心組件，EPB過電子控制和電動機驅動，實現車輛的停車制動。本文將從EPB電機結構原理和EPB電機工作原理應用兩方面介紹EPB電機工作原理。

一、EPB電機結構原理

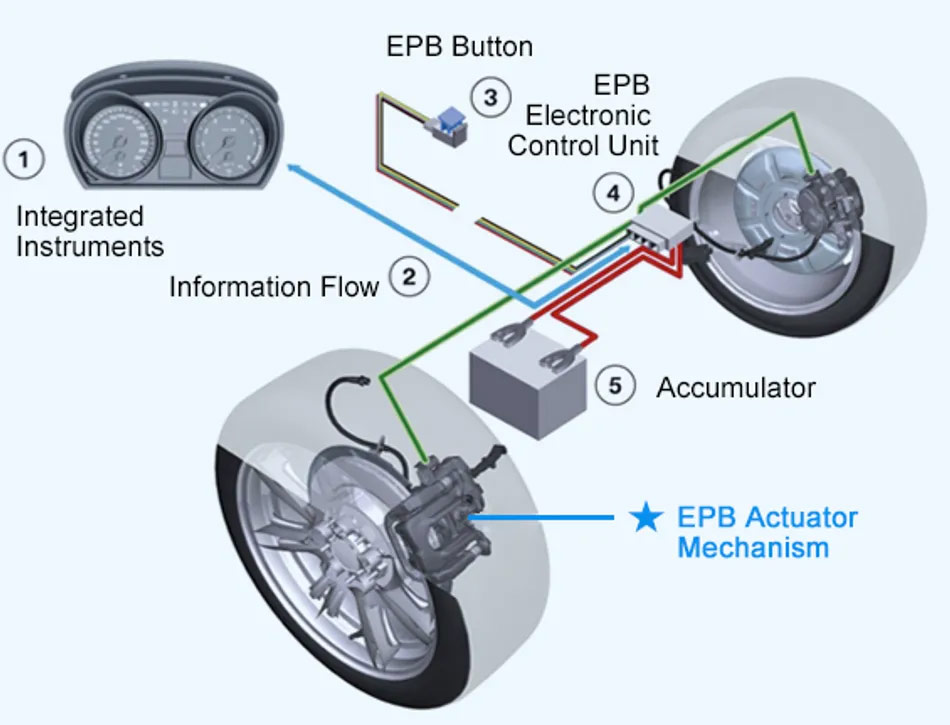

EPB電機是EPB系統的關鍵部分，EPB系統主要由電子控制單元（ECU）、EPB電機和EPB傳動機構組成。

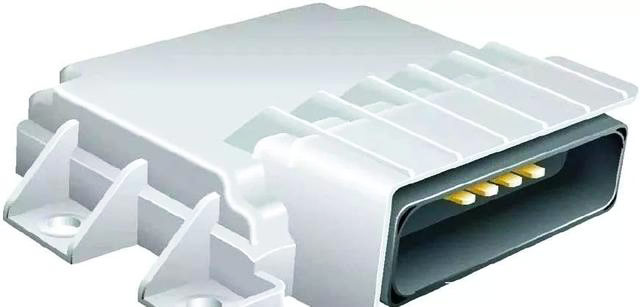

1、EPB電子控制單元（ECU）

EPB系統的工作由汽車的電子控制單元（ECU）控制。ECU接收到汽車傳感器的信號，經過處理和判斷后，產生相應的控制信號。這些信號通過線束傳輸?shù)紼PB電機的控制模塊。

控制模塊接收到信號后，會對EPB電機進行控制。EPU根據指令激活相應的電路，通過控制EPB電機的繼電器實現開關操作?？刂颇K還負責監測EPB系統的狀態，包括手剎的釋放和應用情況，以確保系統的正常運行和安全性能。

2、EPB電機

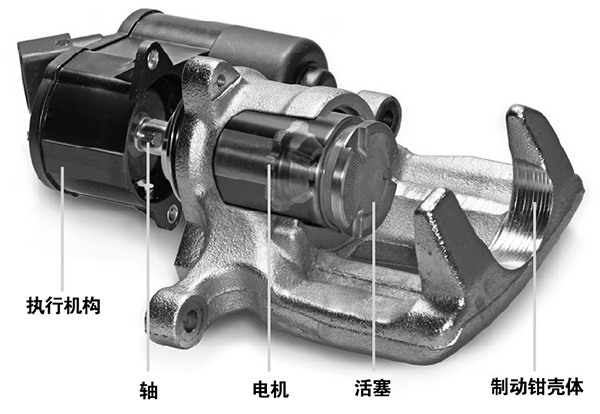

EPB電機是實現停車制動的關鍵部件。EPB電機通常是直流電機，通過電源電壓的供給，將電能轉化為機械能，實現制動力的產生。EPB電機通常由電機、減速器和傳動裝置組成。

電機作為動力源，負責產生足夠的扭矩來驅動制動機構。減速器用于降低電動機的轉速，并提供足夠的轉矩輸出。傳動裝置將電動機的轉動傳遞到制動機構上，實現剎車片的壓緊或釋放。

EPB電機的工作方式非常直觀。EPB電機可以接收到ECU給出的信號，EPB電機根據信號指令進行開啟停止。EPB電機通過傳動機構將制動器施加到車輪上，實現停車，同時EPB電機會產生足夠的扭矩，確保汽車停穩。

EPB電機的動力來源是汽車的電力系統，EPB電機使用汽車電池或其他電力源提供的電能，這種電動力傳輸方式消除了傳統機械手剎所需的拉線或桿件，使得EPB系統更加緊湊高效。

3、EPB電機傳動機構

EPB電機傳動機構具有連接EPB機和制動機構的作用，使得電機的轉動能夠直接影響剎車片的運動。常見的EPB傳動機構包括螺桿傳動和齒輪傳動。

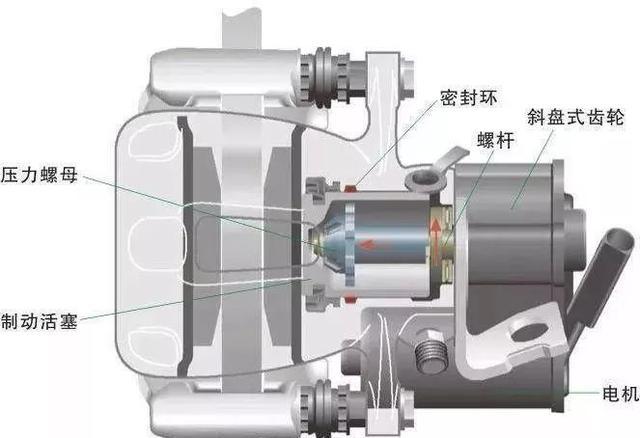

（1）EPB螺桿傳動機構

EPB螺桿傳動機是構通過螺桿和螺桿帽的螺紋配合，將EPB電機的旋轉轉換為線性運動。當EPB電機轉動時，螺桿帶動螺桿帽移動，推動剎車片向制動盤施加力，實現制動效果。EPB螺桿傳動機構具有簡單可靠、高效穩定的特點。

（2）EPB齒輪傳動機構

EPB齒輪傳動機構則利用齒輪的嚙合傳遞轉動力量。EPB電機通過電動機輸出軸上的齒輪，驅動與之嚙合的齒輪，進而推動剎車片運動。齒輪傳動機構能夠提供更高的傳動效率和更大的轉矩輸出，適用于較大型的EPB系統。

二、EPB電機工作原理應用

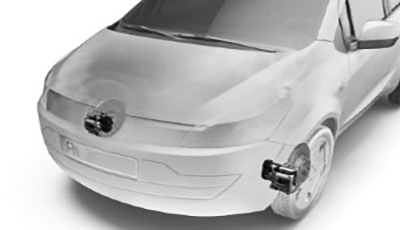

EPB電機工作原理在現代汽車中得到廣泛應用。相比傳統的機械手剎，EPB系統具有更高的精準性和可控性，為乘車人提供了更優越的安全性和便利性。

1、EPB系統可以通過電子控制單元實現自動化的停車制動功能。

汽車駕駛員只需輕按手剎開關或自動換擋時觸發，EPB電機便會自動執行制動操作，這極大減輕了駕駛員的負擔，為駕駛員提供了更加舒適方便的駕駛體驗。

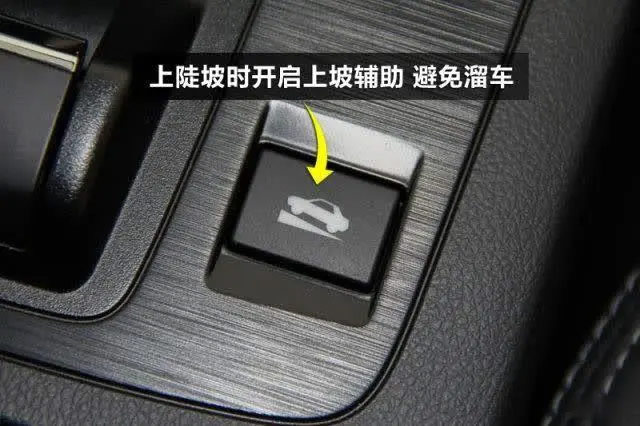

2、EPB系統還具備電子穩定性控制（ESC）和自動上坡輔助（HSA）功能。

EPB電機可以根據汽車傳感器的信號和控制模塊的算法，智能調節制動力度，實現汽車的穩定性控制和坡道起步的輔助功能。

汽車EPB電機作為EPB系統的重要部件，直接關系到汽車自動駐車制動的有效性，防止汽車出現溜車現象，確保乘車人安全。因此對于汽車EPB電機的出廠檢測非常重要。

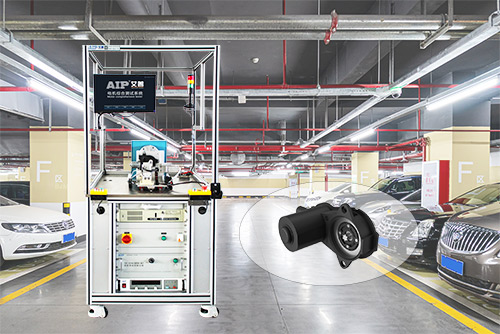

AIP艾普專注全球電機測試，擁有完善的汽車電機測試方案，有汽車駐車（EPB）電機測試系統、汽車p檔電機測試系統等上百類汽車電機測試系統，定制化測試方案一定會滿足您的需求！
