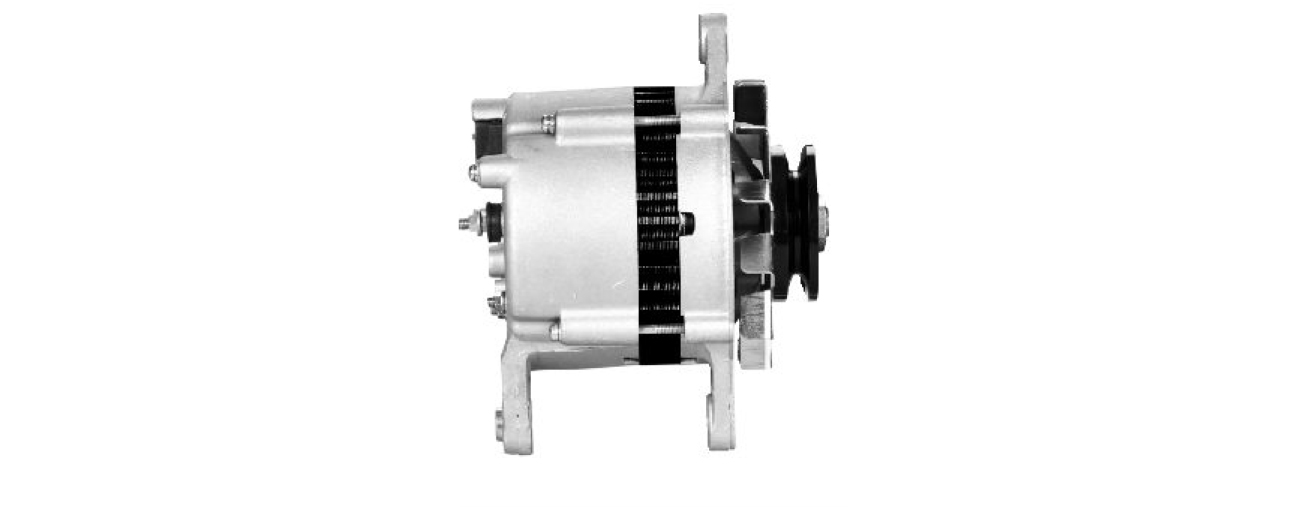

在現代汽車技術中，發電機作為汽車電氣系統的核心組件，其性能直接影響整車的運行穩定性和安全性。因此，對汽車發電機進行性能測試顯得尤為重要。汽車電機測試系統是一種常見的汽車發電機性能測試的方法。

一、汽車發電機電機測試系統概述

汽車發電機電機測試系統是一種為定制設備，根據待測發電機電機的需求生產，因此測試項目及外部工裝均可進行增減變化。電機測試系統通常集成了多種測試功能，包括但不限于電阻測試、絕緣測試、交耐測試、空載測試、負載測試、齒槽轉矩測試、NVH測試、電機性能測試等。這些功能能夠全面覆蓋汽車發電機的各項性能指標，確保測試結果的準確性和可靠性。

二、汽車電機性能測試方法的檢測項目

1、電阻測試

電阻測試主要用于檢測發電機繞組的電阻值。通過精確測量繞組的電阻，可以判斷繞組是否存在短路、斷路或者接觸不良等問題。在汽車發電機運行過程中，正常的繞組電阻能夠確保電流按照設計要求穩定地通過，從而保證電能的有效產生和傳輸。如果電阻值偏離標準范圍，可能會導致電流異常，進而影響發電機的輸出功率，甚至可能引發發電機過熱、燒毀等嚴重故障。例如，在一些老舊汽車發電機中，由于長時間使用，繞組可能會因?yàn)榻^緣老化而出現局部短路，使得電阻值降低，這時電阻測試就能及時發現這一隱患，為維修或更換提供依據。

2、絕緣測試

絕緣測試專注于評估發電機各部分之間的絕緣性能。汽車發電機在工作時，內部會產生高電壓，如果絕緣不良，就會導致漏電現象，這不僅會降低發電效率，還可能對汽車的電氣系統以及駕乘人員的安全構成威脅。絕緣測試會對發電機的繞組與鐵芯、繞組與外殼等之間的絕緣電阻進行測量，確保絕緣電阻值高于規定的安全閾值。在潮濕環境或者發電機長時間運行后，絕緣材料可能會受潮或受損，絕緣性能下降，而定期的絕緣測試可以有效地監測這種變化，保障發電機在安全的電氣環境下運行。

3、交耐測試

交耐測試是對發電機交流耐壓能力的檢驗。在汽車電氣系統中，發電機需要承受一定的交流電壓沖擊而不發生擊穿或損壞。交耐測試會逐步升高交流電壓至規定值，并持續一定時間，觀察發電機是否能夠正常耐受。通過這種測試，可以確定發電機的絕緣結構在高電壓下的可靠性，防止在實際運行中因過電壓而發生絕緣擊穿事故。例如，當汽車在啟動瞬間或者遭遇雷擊等強電磁干擾時，發電機會面臨瞬間的高電壓沖擊，只有經過嚴格交耐測試合格的發電機才能在這種惡劣工況下保證自身及整個電氣系統的安全穩定。

4、空載測試

空載測試是在發電機無負載情況下進行的性能檢測。此時主要關注發電機的空載轉速、空載電壓等參數?？蛰d轉速能夠反映出發電機轉子的轉動靈活性以及磁場建立的情況。正常的空載轉速可以保證發電機在后續加載過程中能夠迅速響應并穩定運行?？蛰d電壓則是衡量發電機在無負載時的發電能力，它應該符合汽車電氣系統的設計要求。如果空載電壓過高或過低，可能是由于勵磁系統故障或者繞組匝數異常等原因引起的，這會對后續的充電控制以及其他電氣設備的正常工作產生不利影響。

5、負載測試

負載測試模擬汽車實際運行中的用電負載情況。在不同的負載條件下，測試發電機的輸出電壓、輸出電流、功率因數等參數。隨著負載的增加，發電機的輸出電壓應能保持在一定的穩定范圍內，輸出電流應與負載需求相匹配，功率因數也應處于合理區間。例如，當汽車開啟多個大功率電器設備時，負載增大，如果發電機負載性能不佳，可能會出現電壓下降過多導致電器設備無法正常工作，或者電流過大引發線路過熱等問題。負載測試能夠全面評估發電機在實際工作負載下的性能表現，確保其能夠滿足汽車各種工況下的用電需求。

6、匝間測試

匝間測試主要用于檢測發電機繞組匝間的絕緣狀況。在汽車發電機的繞組中，每匝線圈都緊密排列，它們共同作用來產生感應電動勢。一旦匝間絕緣出現問題，例如絕緣層破損、老化或受到機械損傷等，就可能導致匝間短路現象的發生。通過匝間測試，可以施加特定的脈沖電壓或高頻交流電壓于繞組兩端，然后監測繞組中電流、電壓的變化以及波形特征。正常情況下，各匝線圈之間相互絕緣，電流會按照設計的路徑均勻分布，測試波形會呈現出穩定且符合標準的形態。然而，當存在匝間短路時，短路匝會形成低阻抗回路，電流會在短路匝中異常增大，導致測試波形出現畸變、幅值變化或振蕩異常等情況。這就如同在一個原本順暢的電流通道中出現了“短路捷徑”，破壞了電流的正常分布。

電機性能測試則是對發電機綜合性能的全面評估，涵蓋了上述多種測試功能所涉及的參數以及其他一些關鍵性能指標。AIP艾普專注全球電機測試，提供汽車發電機電機測試系統等各類汽車電機測試方案！
