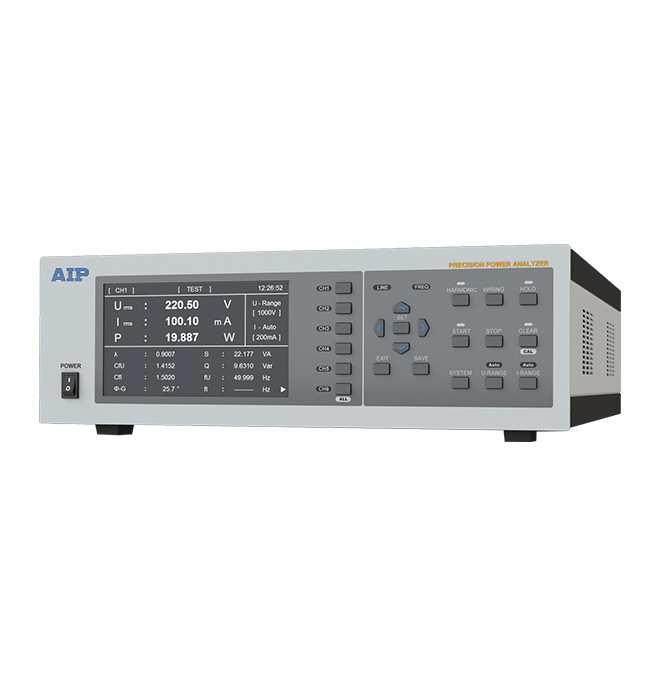

AIP87500多通道功率分析儀

一、AIP87500多通道功率分析儀基本參數

1、六通道功率分析

2、基本精度：±0.1%；

3、測量帶寬：DC，0.5Hz~100kHz；

4、采樣速率：100kSps；

5、最大電壓：1000Vrms（1500Vpk）；

6、最大電流：50A/20A/10A/5A/2A/1A，支持混合搭配，選配傳感器。

二、AIP87500多通道功率分析儀典型應用

1、單相/三相家用電器、商用電器待機功耗和功率分析；

2、光伏逆變器功率分析、效率；

3、電動汽車、充電樁電性能測量；

4、電力電子、變壓器、發電機功率分析；

5、變頻器、變頻電機功率分析；

6、開關電源功率分析；

7、照明、LED功率分析。

三、AIP87500多通道功率分析儀主要特點

1、多 通 道：1～6通道測量單元配置，可靈活配置為多通道單相、三相三×2、三相四×2、四相（DC+三相三）等模式，滿足多種負載（空調、逆變器、變頻器、電機）測量需求；

2、高 精 度：使用高速DSP處理器，16位高速高精度AD轉換器，基本精度可達0.1%，最快100ms顯示數據更新周期；

3、寬 功 率：?jiǎn)瓮ǖ揽蓽y(cè)量電流50A（可選配20A、10A、5A、2A、1A等規格，且支持混合搭配），功率最小分辨力0.1mW，滿足待機功耗測量需求和額定功率測量需求；

4、寬 頻 帶：交流、直流信號兩用，功率測量帶寬DC、0.5Hz~100kHz，可滿足各種標準和非標準正弦波形負載功率測量；

5、頻率測量：六通道可同時進行頻率測量；

6、線路濾波：采用500Hz、5.5kHz的低通濾波器，可測量PWM波形的基波值，濾掉開關電源電流高頻干擾；

7、傳 感 器：變比功能，支持常規I-I、V-V型電壓/電流互感器；支持BNC接口的I-V型電流傳感器，最大輸入電壓10V，可選配大電流傳感器；

8、效率計算：可同時測量設備的輸入、輸出能耗，并計算出其效率；

9、電能累積：可單獨累積正向電能量、反向電能量和綜合電能量，進行買賣電能測量；

10、閾值報警：每通道可獨立設置電壓、電流、功率、功率因數等閾值和測量門限值，自動上下限判定，報警；

11、中英界面：可切換設置中文、英文操作界面。

三、AIP87500多通道功率分析儀主要功能

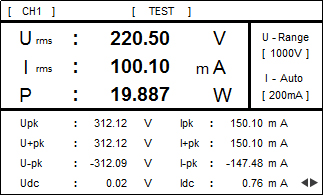

1、單通道測量

2、峰值檢測

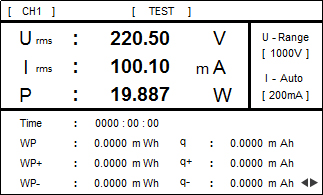

3、電能量測量

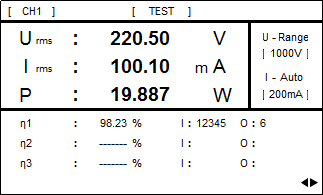

4、效率測量

5、三通道測量

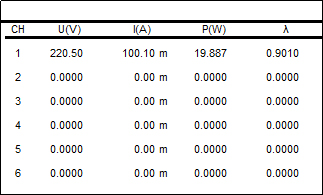

6、六通道測量

四、AIP87500多通道功率分析儀通道配置

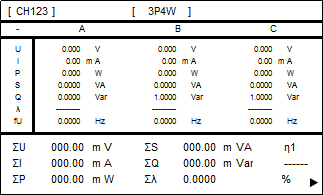

多通道功率分析儀可支持多種接線方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用戶可根據使用要求配置多通道模式，以滿足特定負載的電壓、電流、功率、效率等參數的測量。

五、AIP87500多通道功率分析儀產品應用

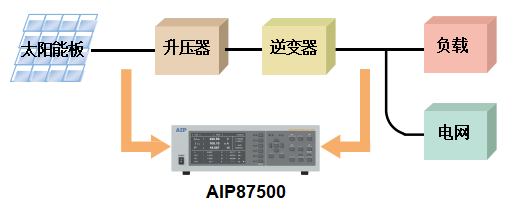

1、光伏逆變器功率測量

1.1 滿足CGC/CF 004-2011、CNCA/CTS 0004-2009A標準

1.2 電壓范圍0~1000V

1.3 電流范圍0~50A/電流傳感器

1.4 可同時測量輸入、輸出（單相、三相）功率、功率因數

1.5 自動效率計算

1.6 買電、賣電雙向功率測量

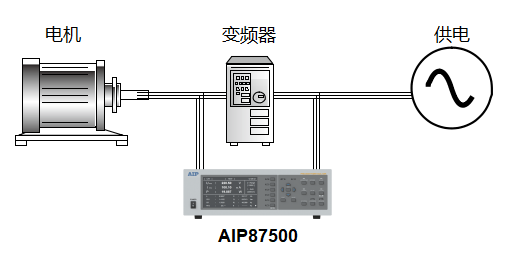

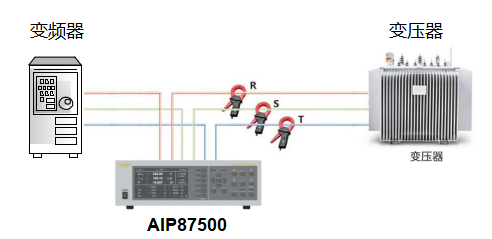

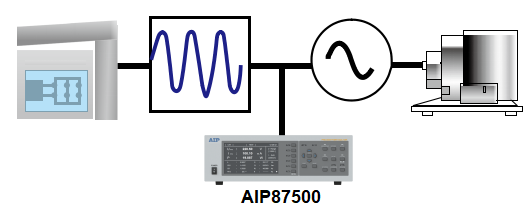

2、變頻電機、變頻器功率測量

2.1 滿足GB12668標準

2.2 功率帶寬DC, 0.5Hz~100kHz

2.3 電流范圍0~50A/電流傳感器

2.4 可同時測量輸入、輸出功率

2.5 可選濾波器濾除載波

3、充電樁、電動汽車電性能測量

3.1 多通道，可同時檢測多項參數：充電站性能、電池充放電性能、電源變換性能、電機性能等

3.2 交直流，最大電流50A，可擴展更大電流傳感器

3.3 精度高，基本精度0.1%，最小功率分辨力0.1mW

3.4 可測量交流、直流信號的瞬時有效值、平均值、峰值，電能量等

4、變壓器功率測量

4.1 功率因數精度范圍低至0.001

4.2 多通道同步高速采樣

4.3 功率帶寬DC, 0.5Hz~100kHz

4.4 電流范圍0~50A/電流傳感器

4.5 可同時測量輸入、輸出功率

5、電源、UPS功率測量

5.1 電流范圍0~1A/2A/5A/10A/20A/50A

5.2 功率帶寬DC，0.5Hz~100kHz

5.3 可同時測量輸入、輸出（單相、三相）功率，監測電池充放電量

5.4 自動效率計算

6、家電性能評價，待機功耗測量

6.1 滿足IEC 62301-2011標準

6.2 電流范圍0~1A/2A/5A/10A/20A/50A，可測量額定功率和待機功率

6.3 最小功率分辨力0.1mW

6.4 自動識別電器運行/停止/待機等狀態，并選擇性累積電能量

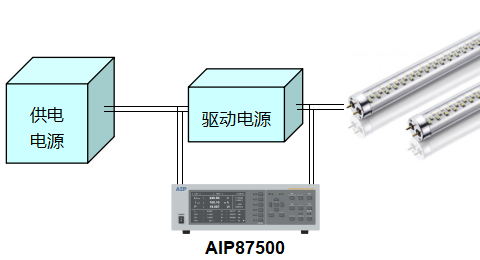

7、照明、LED功率測量

7.1 電流范圍0~1A/2A/5A/10A

7.2 最小功率分辨力0.1mW

7.3 可測量驅動電源輸入、輸出功率、功率因數、效率
