在智能制造全面提速的當下，工業機器人已成為賦能各行業高效生產的關鍵裝備，而旋轉關節作為機器人實現靈活運動的核心部件，堪稱“動力與精度的中樞”。專業的機器人旋轉關節測試方法可以為企業產品研發與質量管控提供核心支撐。

一、機器人旋轉關節模組組成

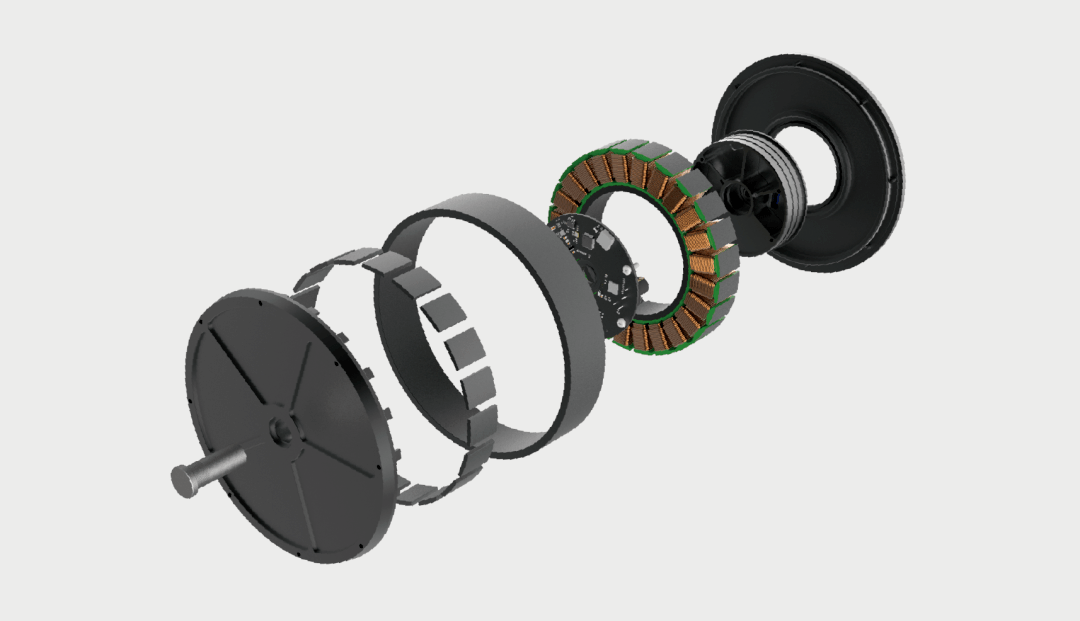

機器人旋轉關節模組是一個集成機械、電子、傳感等多技術的復雜系統，其核心組成包括四大關鍵模塊。

1、機器人關節模組機械傳動單元：作為動力傳遞的核心，機器人關節模組機械傳動單元涵蓋諧波減速器、行星減速器等核心部件，負責降低轉速、提升扭矩，保障關節運動的平穩性與精準度；

2、機器人關節模組驅動單元：主要由無框力矩電機構成，為關節旋轉提供動力源，其功率與響應速度直接影響關節的運動性能；

3、機器人關節模組傳感檢測單元：包含編碼器、扭矩傳感器等，實時采集關節的轉角、轉速、負載等數據，為運動控制提供反饋依據；

4、機器人關節模組電氣連接單元：由滑環、接線端子等組成，負責實現旋轉過程中電信號與動力的穩定傳輸，避免線路纏繞影響關節活動范圍。各單元協同工作，共同保障旋轉關節的高效運轉，任一單元出現問題都可能導致關節性能衰減甚至功能失效。

二、機器人旋轉關節模組測試方案介紹

復雜的組成結構與多樣的應用工況，對旋轉關節的測試提出了全方位要求。

AIP艾普依托專業的技術團隊與先進的電機測試系統，構建了覆蓋電性能、壽命與環境適應性的測試體系，尤其針對電性能測試打造了定制化方案，為客戶提供從研發驗證到量產品控的全周期服務。

1、定制化電性能測試，保障電氣系統穩定

機器人旋轉關節模組電性能測試是旋轉關節動力傳輸與信號反饋的核心保障，其中作為驅動單元核心的無框力矩電機，其電性能表現直接決定關節動力輸出與運動響應。

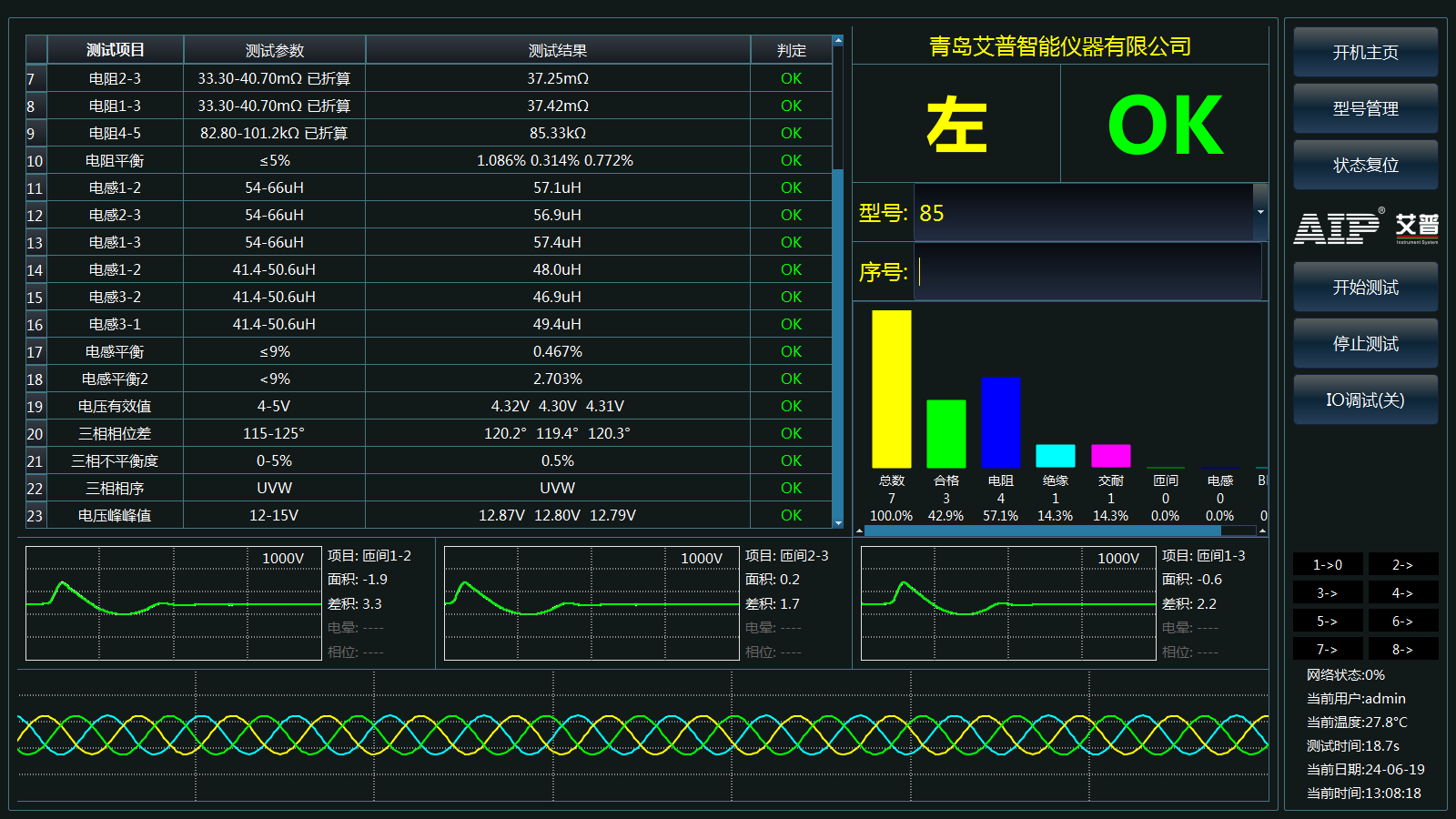

針對性研發的機器人無框力矩電機測試系統結合可全面對無框力矩電機進行測試。無框力矩電機專項測試聚焦電機核心性能，通過高精度電機測試系統，重點檢測額定負載下的扭矩輸出穩定性、不同轉速對應的電流變化曲線，啟動響應時間等關鍵指標；同時監測電機運行過程中的溫升、熱敏情況，規避因過熱導致的性能衰減或壽命縮短問題。

絕緣測試可檢測無框力矩電機繞組與外殼、關節內部電氣部件與機械結構的絕緣性能。通過多維度電性能測試，精準定位無框力矩電機潛在缺陷，如電機繞組接觸不良、扭矩輸出波動、信號衰減等問題，為電氣系統優化及電機選型適配提供精準數據支撐。

2、無框力矩電機壽命測試驗證極端工況可靠性

模擬關節長期運行狀態，實時檢測溫度、振動、噪聲等參數，分析性能衰減趨勢，精準預判使用壽命；構建復合環境測試，驗證關節在極端工況下的整體可靠性，重點檢測電氣連接單元的抗老化能力，確保產品在各類應用場景中穩定運行。

AIP艾普的機器人關節模組測試系統的核心優勢體現在“精準、高效、定制化”的服務理念中。技術團隊匯聚機械設計、電氣工程、自動化控制等多領域?qū)＜?，可根?jù)客戶產品類型（工業機器人、人形機器人、具身機器人等）與應用場景，量身定制機器人旋轉關節模組測試方案，確保測試數據的精準性與可靠性。

作為一家在電機測試行業深耕多年的高新技術企業，AIP艾普建立了快速響應機制，大幅縮短測試周期，配合詳盡的數據分析報告，為客戶提供從測試到優化的全鏈條技術支持，助力產品快速迭代升級。我們將以專業的技術能力、精準的測試數據、貼心的服務體驗，為您的產品筑牢質量基石，賦能企業在智能裝備賽道上穩步前行，共推產業高質量發展！
