電樞轉子是電機的重要部件，品類繁多，常見的電樞轉子的線槽數和換向器片數從三片到幾十片不等，每個線圈單元的匝數從一匝到幾百匝不等，轉子線圈的繞制工藝也分為單線雙繞式、雙線單繞式、單線復繞式等，在生產制造時會產生虛焊、焊接不良、斷線、脫鉤、掛鉤、絕緣不良、匝間不良、線徑匝數錯誤等多種不良現象。

市面上普通的電樞轉子測試系統測試能力有限，一般只能測試出比較明顯的故障比如線圈短路或擊穿現象，不能分辨出微小的虛焊現象，這會造成出廠的電樞轉子不良率長期處于一個比較高的數值，增大電機生產廠家的售后成本，同時會打擊企業的品牌效應。

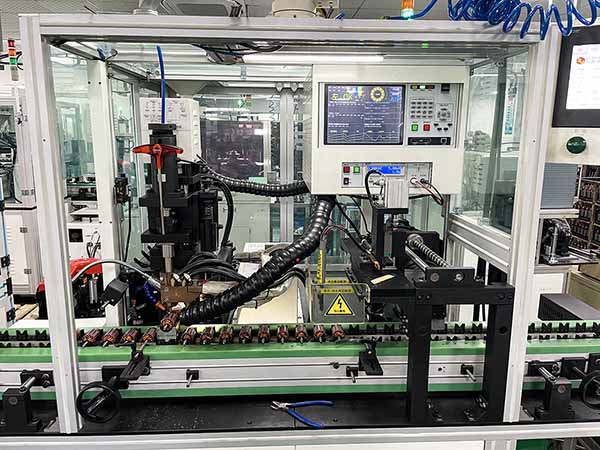

針對此類現象，艾普智能研發的電樞轉子測試系統適用于各類電樞轉子電機性能的在線及離線測試，可用于電動工具電機、園林工具電機、吸塵器電機、小家電電機、無刷電機及有刷電機等各行業電機的批量測試。

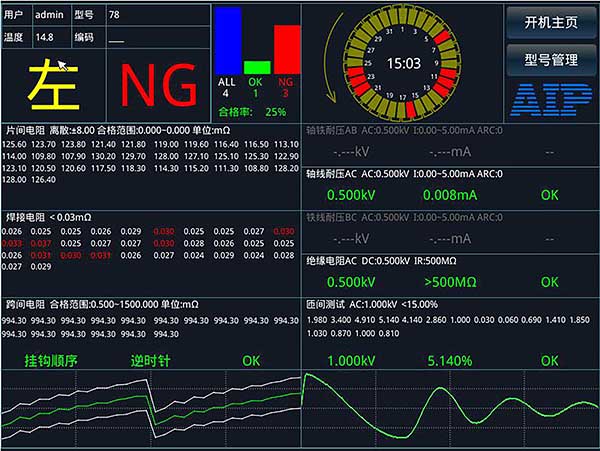

電樞轉子測試系統的測試項目有焊接電阻、片間電阻、跨間電阻、絕緣電阻、交流耐壓和匝間耐壓測試。

1、焊接電阻

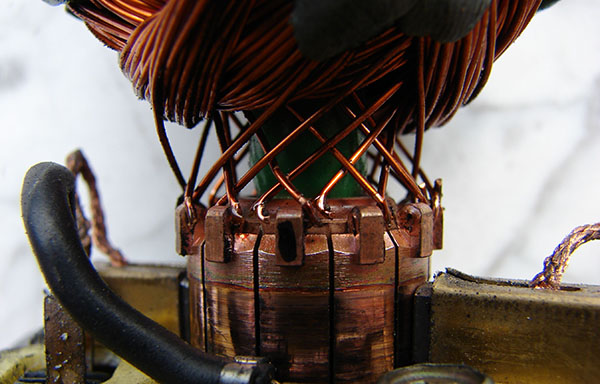

焊接電阻測試極為重要。電樞轉子生產時虛焊的情況時常發生，測試系統主要測試的是換向片與繞組之間焊接點的電阻值，系統會自動評定焊接質量，找出虛焊點并標注不良品。

2、片間電阻

測試相鄰或相隔的兩片換向器間的線圈電阻值，可發現線圈匝間短路、斷線、脫鉤、掛鉤方向錯誤、圈數差、換向器片間短路等，不需要將同一產品進行多次測試，精度極高。

3、跨間電阻

跨間電阻測試是對相隔180°的兩片換向器間的線圈電阻值進行測試?？蓪Σ煌€圈單元之間的漆包線線間短路現象進行檢測。

4、絕緣電阻

在線圈繞組與鐵芯之間施加一定的直流電壓，測量轉子的絕緣電阻值，檢測的是線圈對鐵芯有無漏電或短路現象。

5、交流耐壓

在線圈繞組與鐵芯之間施加規定值的交流電壓，持續一定時間，測試交流介電強度，用來測試是否存在短路、擊穿和閃烙現象。

6、匝間耐壓

在相鄰或不相鄰的兩換向片間加載一定幅值、一定波形的沖擊電壓，用來檢測線圈匝間及換向器片間有否存在絕緣不良或短路的現象，還可檢驗繞組的部分反嵌、線圈阻值是否超差。

艾普智能專注全球電機測試，深耕電機測試行業30年，了解各行業電機測試難題并堅持研發新產品新項目，更多行業電樞轉子測試系統信息可在官網查閱，任何相關問題可隨時聯系我們！
