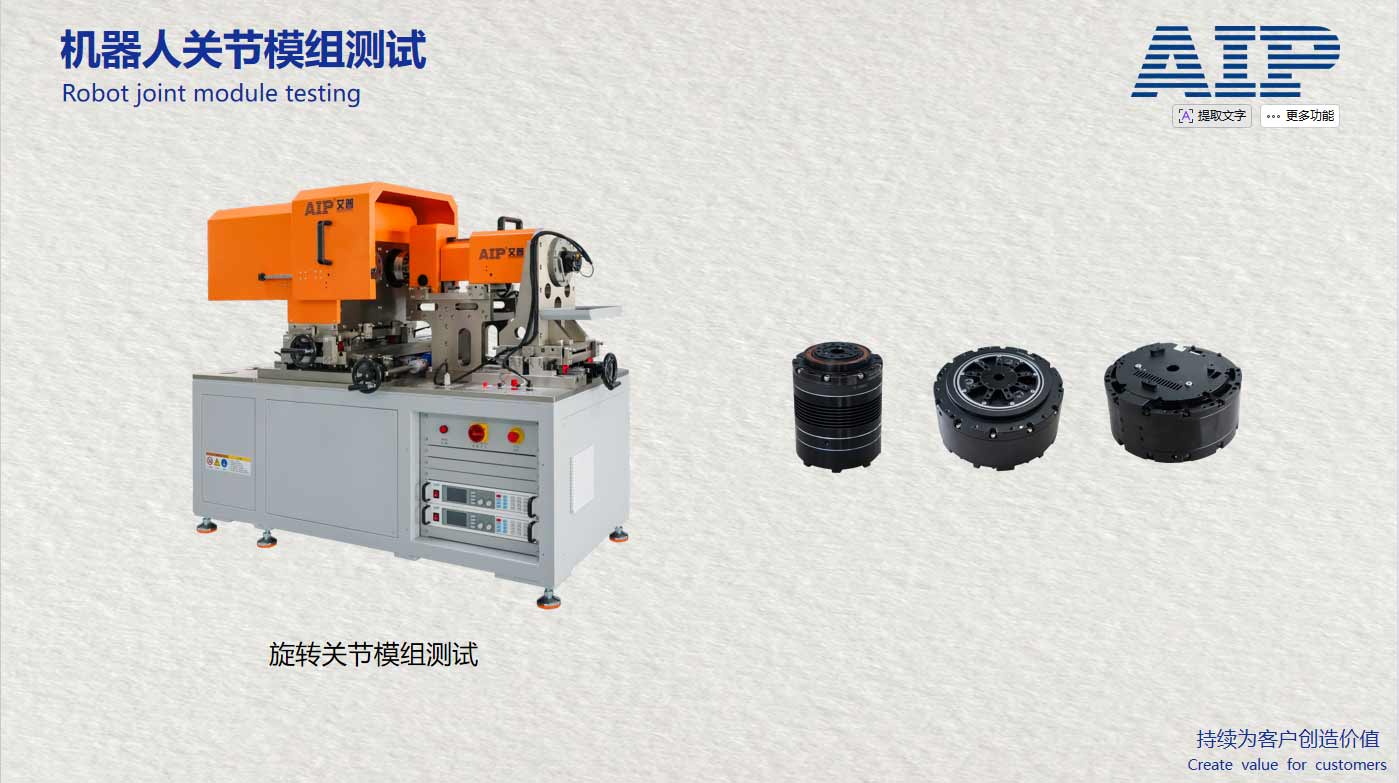

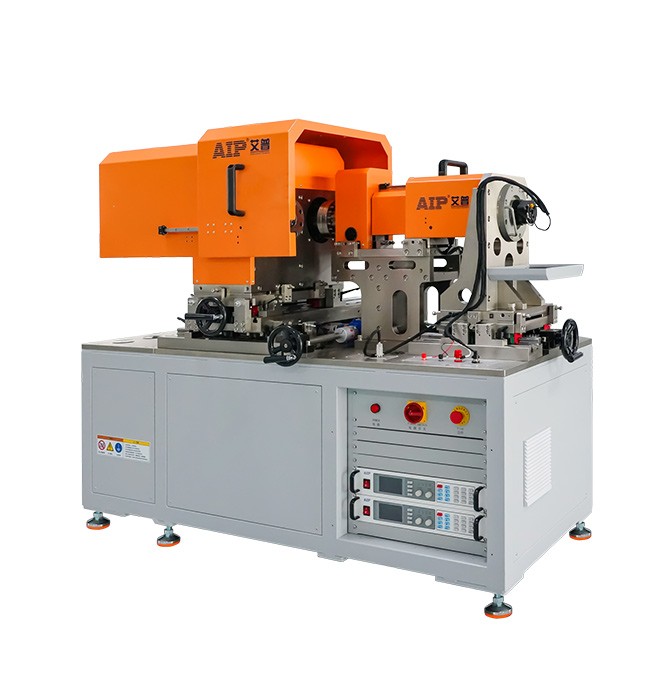

機器人旋轉關節模組測試系統

一、機器人關節模組測試系統適用標準

隨著人形機器人產業的快速發展，從國家標準到行業團體標準，已經形成了一套較為完善的技術規范體系。AIP艾普的機器人旋轉關節測試系統正是基于這套體系設計的，可滿足一下標準：

1、GB/T 43200-2023 機器人一體化關節性能及試驗方法

2、GB/T 35089-2018機器人用精密齒輪傳動裝置試驗方法

3、GB/T 36491-2018機器人用擺線針輪行星齒輪傳動裝置通用技術條件

4、GB/T 40729-2021精密齒輪傳動裝置疲勞壽命試驗方法

5、GB/T 39266-2020工業機器人機械環境可靠性要求和測試方法

6、GB/T 755-2008《旋轉電機定額和性能試驗方法》

7、GB/T 21663-2008《小容量節能環保隱極同步發電機技術要求》

8、GB/T 1029-2005《三相同步電機試驗方法》

9、JB/T 1093-2010《牽引電機基本試驗方法》

二、機器人關節模組測試系統精度保證

對于機器人旋轉關節模組，扭矩控制和定位精度是核心指標。AIP機器人旋轉關節模組測試系統從兩個個維度保障測試精度：

1、硬件保證：采用高精度動態扭矩傳感器與絕對值編碼器，確保原始數據的真實可靠。

2、軟件保證：系統內置了包括啟動扭矩、扭矩-轉速效率曲線、角秒級重復定位精度在內的標準化測試流程，支持一鍵啟動，既能保證測試方法的一致性和可追溯性，又能大幅提升產線或研發端的測試效率。

三、機器人關節模組測試系統適配性好

在智能制造背景下，機器人旋轉關節模組測試系統不再是孤立的“孤島”。除了在實驗室研發使用外，旋轉關節模組測試系統也可以融入MES系統，適用于產線。

1、數字化互聯：AIP艾普測試軟件標配Modbus TCP協議，可無縫對接工廠MES系統。測試系統可以自動接收產品型號指令、調取對應測試標準，并將測試數據（包含原始波形和判定結果）實時上傳，實現“一機一檔”的數字化追溯。

2、高效的批量測試：針對產線節拍需求，我們開發了快換工裝和并行測試架構。操作員只需掃碼，即可完成工裝的快速定位與自檢；針對多工位場景，我們支持一臺主控電腦同步調度多臺測試臺，大幅減少等待時間，確保測試工位不成為產線的瓶頸。
